走进2025年的任何一家主流电子产品代工厂，刺鼻的松香与铅烟早已成为历史课本里的记忆。驱动这场静默变革的核心引擎，正是看似不起眼却至关重要的——高品质无铅焊锡球。当欧盟RoHS 3.0指令在2025年初将豁免清单压缩到历史最低，中国"双碳"目标在电子产业链层层加码，全球头部企业突然发现：环保已不仅是道德选择，更是生死存亡的技术赛点。在这场没有硝烟的战争中，直径0.1mm至0.76mm的金属小球，正悄然重构着从智能手机到卫星载荷的焊接生态。

法规倒逼下的技术突围

2025年最严苛的环保法规像精密的手术刀，精准切向电子制造业的"血管"。欧盟新增的11种受限物质清单中，传统含铅焊料彻底失去豁免资格，北美电子废弃物回收率强制要求突破85%。压力传导至材料端，倒逼着无铅焊锡球性能的极限突破。以全球三大焊料巨头为例，其2025年新品研发投入同比激增40%，核心攻关方向直指两大痛点：湿润性不足导致的虚焊，以及热疲劳引发的微裂纹。

最新突破出现在锡银铜（SAC）合金的晶格结构优化。中科院深圳先进院在2025年3月公开的论文显示，通过掺入0.02%的铋元素并采用急冷雾化技术，成功将焊点抗剪切强度提升至传统锡铅合金的1.8倍。更值得关注的是日本厂商开发的核壳结构焊锡球——银铜合金内核包裹高锡外壳，在回流焊过程中形成梯度熔融，有效缓解了BGA封装中的"墓碑效应"。这些高品质无铅焊锡球正成为高端显卡、车规级芯片的救命稻草。

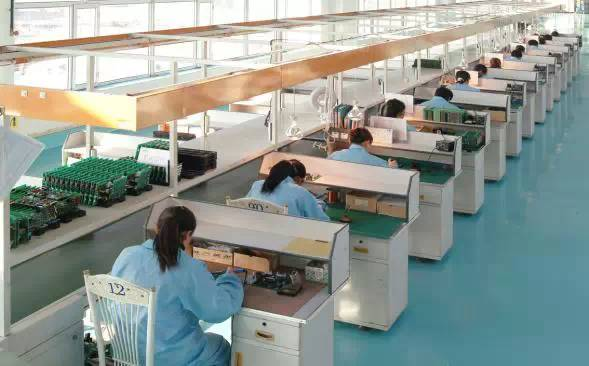

从实验室到生产线的品质攻坚战

当我们在电子显微镜下审视一颗完美的无铅焊锡球，其技术门槛远超想象。直径公差需控制在±0.01mm以内，球体真圆度偏差不得大于0.5%，表面氧化层厚度必须低于3nm——这相当于在头发丝截面雕刻百层阶梯。2025年第二季度某国际大厂因焊球直径波动0.03mm，导致智能手表主板良率骤降15%，损失超两千万美元。

严苛标准催生检测革命。目前行业领先的AI视觉检测系统能在每分钟扫描12万颗焊球的同时，精准识别0.5微米的表面凹陷。更颠覆性的变革来自材料溯源，区块链技术已实现从锡矿开采到焊球出厂的全流程追踪。某德国品牌在2025年推出的"零碳焊球"，每公斤产品附带专属碳足迹二维码，消费者扫码即可查看冶炼过程的绿电使用比例。这些环保焊接解决方案正在重塑供应链信任体系。

成本困局与破局之道

尽管技术日益成熟，成本仍是横亘在高品质无铅焊锡球普及路上的巨石。当前SAC305合金焊球价格仍是传统锡铅合金的2.3倍，银含量更高的SAC405更是达到3倍价差。这对利润微薄的消费电子厂商构成巨大压力，却也催生出精妙的工艺创新。2025年业内流行的"混合植球法"在CPU等关键区域使用高价焊球，外围电路则采用铜核低银焊球，单板成本可降低18%。

更具前瞻性的突破在回收领域。特斯拉在2025年4月宣布的闭环计划引发震动：其超级工厂的SMT产线废料经等离子体分离后，银回收率达99.2%，再生焊球性能媲美新料。更值得期待的是室温焊接技术的进展，MIT团队开发的液态金属催化剂可使焊锡球在150℃完成焊接，比传统工艺节能40%。这些环保焊接解决方案正在改写成本方程式。

问答：

问题1：无铅焊锡球真的能完全替代传统含铅产品吗？
答：在绝大多数民用领域已完成替代，2025年全球无铅化率已达92%。但在航天、深井仪器等极端环境，部分含铅焊料因低温性能优势仍保留豁免资格。不过随着SAC-R（稀土强化）等新型合金的出现，这一差距正在快速缩小。

问题2：如何辨别真正高品质的无铅焊锡球？
答：关键看三项认证：ISO 9454-1氧含量检测报告、J-STD-006湿润性测试数据、以及第三方机构的500次热循环测试结果。2025年起，头部厂商还会提供焊点断面扫描图像，微观结构均匀度比化学成分更重要。
