无铅焊锡条在波峰焊中桥连、拉尖的问题如何解决？

我给你一套波峰焊现场立刻能用、专门解决无铅桥连、拉尖的方案，按顺序调，基本都能搞定。

一、先记住根本原因（无铅天生容易桥连拉尖）

无铅表面张力大，脱锡慢

温度高、流动性差

润湿性差，引脚附近锡不容易收回去

所以解决思路就 4 个字：加快脱锡。

二、最快见效的 6 个参数调整（优先做）

1. 加大导轨倾角（最有效）

现在倾角：3°～4° → 容易桥连

改成：5°～7°

倾角越大，脱锡越快，桥连越少。

2. 降低第二波（平波）高度

波峰太高 → 锡挂得多 → 必桥连

调到：PCB 板底刚好浸到 1/2～2/3 板厚

不要让锡漫过板面太多。

3. 适当放慢链速（别太快）

太快：浸润不足 + 脱锡差 → 桥连、拉尖

推荐：0.8～1.1 m/min

密脚、连接器：0.7～0.9 m/min

4. 优化锡温（不要太低也不要太高）

太低：流动性差 → 桥连

太高：氧化严重 → 拉尖、锡渣多

SAC305 最佳：255～260℃

5. 助焊剂不要太少也不要太多

太少：不上锡、虚焊 → 间接桥连

太多：锡珠、连锡

喷涂量：100～130 mg/m²

确保均匀喷雾，不要局部积助焊剂。

6. 双波峰参数一定要这样配

第一波（乱波）：稍高一点，冲开引脚阴影

第二波（平波）：低一点、平稳，负责修形、脱锡

很多桥连就是：平波太高、太猛。

三、设备 / 工艺改善（进阶必做）

1. 开氮气（效果非常明显）

氧含量 <1000 ppm

润湿性变好 → 脱锡干净 → 桥连大减

2. 清理锡波、喷嘴、导流板

氧化渣堆积 → 波峰不稳 → 拉尖、连锡

每班捞渣，定期清理导流板。

3. PCB 设计小改动（如果能改）

引脚间加阻焊桥

插件脚露出长度剪短（1.0～1.5mm 最佳）

长脚最容易拉尖、桥连。

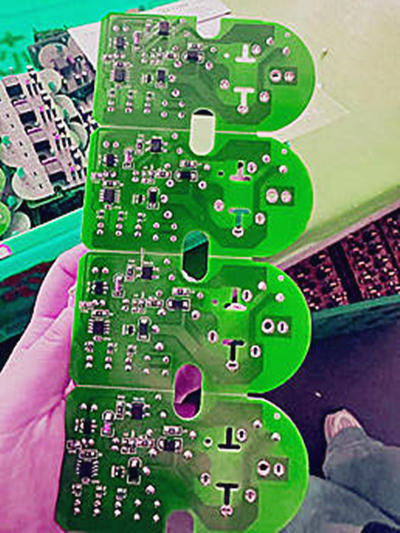

四、不同不良对应一招解决

1. 密集引脚桥连（连接器最常见）

→ 加大倾角 + 降低平波 + 放慢链速

2. 单只引脚拉尖

→ 剪短引脚 + 降低平波高度 + 微调助焊剂

3. 整片板都桥连

→ 波峰太高 + 链速太慢 / 太快 + 助焊剂过多

4. 偶尔桥连、不稳定

→ 锡渣太多 + 波峰不稳 + 温度波动

五、一套 “无铅防桥连黄金参数” 直接抄

倾角：6°

锡温：255℃

链速：0.9～1.0 m/min

平波高度：PCB 板厚 1/2

助焊剂：110 mg/m²

预热：100 / 130 / 155℃

如果你告诉我：

是什么元件桥连（连接器？排针？MOS？）

板厚、链速、现在倾角、锡温

我可以直接给你精准到小数点的调试方案，一调就好。
