2025年，随着全球电子制造业对RoHS指令的严格执行和ESG理念的深度渗透，环保无铅焊锡线已成为工程师工作台上的绝对主角。从传统含铅焊锡切换到无铅体系，绝非简单的材料替换。许多从业者反馈，无铅焊接常面临熔点高、润湿性差、焊点灰暗等问题，直接影响生产良率和效率。本文将结合2025年最新行业实践与材料学进展，系统拆解环保无铅焊锡线的核心使用技巧，助你跨越技术鸿沟。

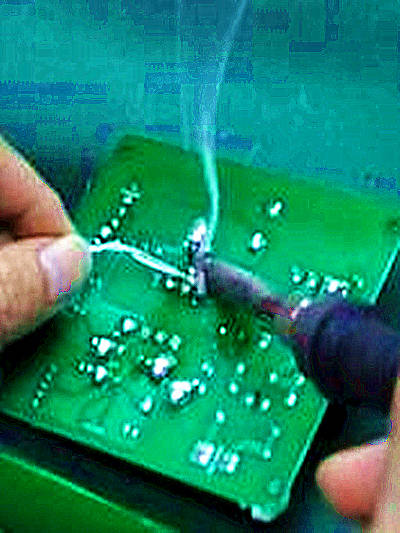

温度控制：无铅焊接成败的第一道门槛

相较于传统锡铅焊料（熔点183℃），主流SAC305无铅焊锡线（锡96.5%/银3%/铜0.5%）的熔点高达217-220℃。2025年IPC最新发布的《无铅焊接工艺指南》强调，烙铁头实际工作温度需设定在目标熔点以上30-50℃，这意味着常规操作需维持在245-260℃区间。但高温带来氧化加剧风险——解决方案是双管齐下：选用具备实时温度反馈功能的智能焊台（误差需控制在±5℃内），并搭配活性更强的免清洗助焊剂（固含量建议8%-12%）。某德系汽车电子厂在2025年Q1的实践表明，将烙铁温度从230℃提升至255℃，同时采用J-STD-004B ROL0级助焊剂，焊点空洞率从15%骤降至3.2%。

预热环节常被忽视却至关重要。对于多层板或大铜箔区域，基板局部温度不足会导致焊料凝固过快形成冷焊。2025年热管理领域突破性方案是采用红外预热+热风补偿的组合：先用80-100℃红外预热60秒均衡板温，焊接时用230℃环形热风局部辅助加热。某国产手机代工厂应用该技术后，BGA芯片焊接良率提升11%，且避免了因局部过热导致的PCB分层风险。

焊点可靠性提升：从微观结构到宏观工艺

无铅焊点特有的锡须（Tin Whisker）问题在2025年仍是行业痛点。最新研究发现，在SAC305合金中添加微量铋（Bi）元素（0.3%-0.7%），可有效抑制晶须生长。但铋的加入会使熔点降低约5℃，需重新调整温度曲线。更创新的方案来自麻省理工学院材料团队2025年3月发表的成果：采用脉冲电流焊接技术（Pulse Current Soldering），通过毫秒级电流峰值使焊点微观组织细化至2μm以下，锡须发生率降低90%。

焊点机械强度则与润湿过程直接相关。传统含铅焊料润湿角约35°，而SAC305在铜基板上的润湿角可达50°以上。2025年行业验证的有效对策是"两步润湿法"：先用烙铁头熔化少量焊锡涂覆焊盘（约0.5秒），待助焊剂激活表面后再送入焊锡线完成填充。某军工企业采用此法后，QFN封装引脚拉力测试值提升18.7kN，达到MIL-STD-883标准要求。

特殊场景攻坚：高密度与低温敏感器件焊接

面对01005封装元件或0.3mm pitch连接器，传统无铅焊锡易产生桥连。2025年高密度焊接的突破点在于焊锡线直径的精准匹配——业界开始推广0.3mm超细焊锡线搭配锥度0.2C的烙铁头。更关键的是采用"拖焊改良术"：将烙铁头与PCB夹角从45°增至60°，焊锡线从烙铁侧后方30°角送入，利用表面张力自动填满微间距焊盘。某存储芯片制造商应用此技术后，DDR5内存条焊接不良率从1200ppm降至200ppm。

对于LED灯珠、生物传感器等温度敏感器件，常规无铅焊接温度仍具破坏性。2025年低温焊接方案迎来革命：Sn-Bi系合金（熔点138℃）配合新型有机酸活化助焊剂。但需警惕铋的脆性问题——解决方案是在Sn58Bi合金中添加1.2%的纳米银颗粒（粒径50nm），既保持低温特性又使延展性提升40%。某医疗设备企业用此方案焊接葡萄糖传感器，器件失效率从5%降至0.3%。

问答：

问题1：无铅焊锡焊接时总感觉流动性差，如何解决？
答：核心在于优化热传递与助焊剂活性。确认烙铁头温度是否达到250℃±10℃（需用校准仪实测），优先选用热容更大的马蹄形或刀形烙铁头。检查助焊剂类型：建议选用固含量10%左右的免清洗型，对SAC305合金可选用含二乙胺盐酸盐（DEAC）的增强型配方。2025年行业新方案是在焊接前对焊盘进行等离子清洗（功率50W，氩气环境处理30秒），可使表面能提升3倍以上。

问题2：无铅焊点表面发灰不光亮，是否影响可靠性？
答：这是SAC合金凝固时的正常现象，源于β-Sn相与Ag3Sn金属间化合物的形成。2025年ASTM B809标准指出，只要满足：1）润湿角≤55°；2）IMC厚度在1-3μm区间，灰暗焊点仍具合格机械强度。若追求美观，可在氮气保护环境下焊接（氧含量<500ppm），或选用含微量锗（0.01%-0.05%）的焊锡线，后者能显著提升焊点金属光泽度。<>

本新闻不构成决策建议，客户决策应自主判断，与本站无关。本站声明本站拥有最终解释权， 并保留根据实际情况对声明内容进行调整和修改的权利。 [转载需保留出处 - 本站] 分享：【焊锡丝信息】

推荐资讯
