对于电子制造和维修工程师焊锡球(Solder Ball)绝不是陌生的词汇。这些直径通常介于微米到毫米级别的微小金属球体，在2025年的今天，已成为现代高密度电子封装，尤其是BGA（球栅阵列封装）、CSP（芯片级封装）技术中不可或缺的核心连接材料。随着消费电子产品日益追求轻薄短小与高性能，芯片引脚间距持续缩小，传统焊接工艺的局限性愈发明显，焊锡球的应用价值也因此被提升到了前所未有的高度。无论是手机主板、显卡芯片，还是可穿戴设备的微控制器，其内部精密连接都离不开这些微小金属球的精准排布与可靠熔合。

焊锡球的本质与应用场景

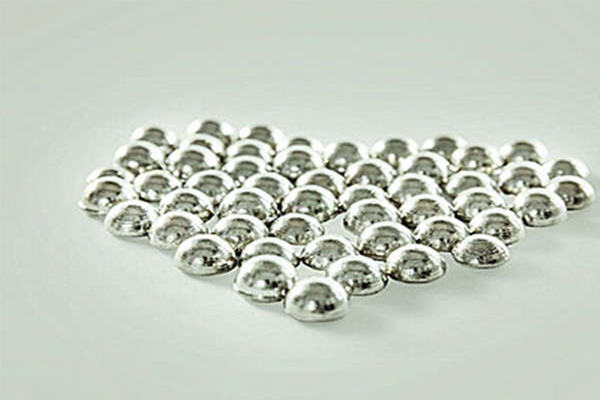

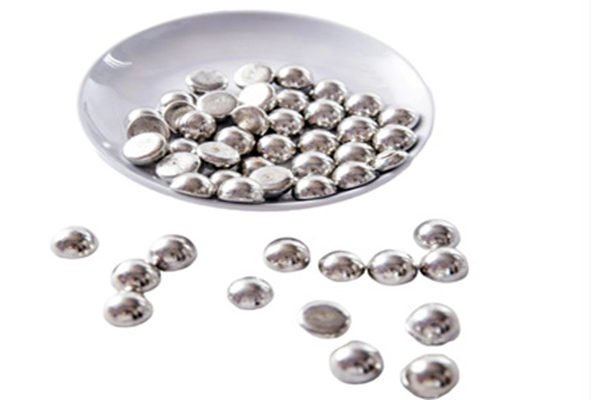

焊锡球主要由锡(Sn)基合金构成，常见配方包括无铅的SAC305（锡96.5%/银3.0%/铜0.5%）或有铅的Sn63Pb37（锡63%/铅37%）。2025年，随着全球环保法规（如欧盟RoHS指令更新）要求趋严以及对长期可靠性的追求，高可靠性、高耐热疲劳性能的无铅焊锡球已成为绝对主流。其核心作用是在元件与印刷电路板(PCB)之间形成坚固、导电性优良的电气与机械连接。

焊锡球的使用场景主要聚焦于两大类：一是焊接工艺本身，如BGA元件的植球（Reballing）与贴装（Replacement）；二是在SMT（表面贴装技术）生产线中，作为BGA、LGA（栅格阵列封装）等封装形式的原始引脚。当你需要更换一块损坏的笔记本电脑显卡GPU或手机主处理器芯片时，或者当BGA芯片因冷焊、虚焊导致设备故障，手工或半自动植球操作就是修复的关键步骤。焊锡球的尺寸选择极其关键，需严格匹配芯片焊盘的尺寸和间距（Pitch），常见的直径有0.25mm, 0.3mm, 0.35mm, 0.4mm, 0.45mm, 0.5mm, 0.6mm, 0.76mm等规格。

手工操作：植球的详细流程与核心技巧

手工焊锡球植球是维修工程师必须掌握的硬核技能，尤其在缺少全自动返修工作站的小型维修店或爱好者工作室。其核心流程是对芯片焊盘进行彻底处理：使用高品质的焊锡膏（助焊剂）均匀涂抹于焊盘，涂抹时务必均匀且适量，过多会导致焊球连锡（Bridging），过少则影响焊球润湿与结合强度。接着，取用合适规格的钢网（Stencil），钢网的开孔直径需与焊锡球直径精准匹配并略小，以确保焊球能卡在孔位中不掉落。将钢网精密对准芯片焊盘，用真空吸笔或专用撒球器具，小心翼翼地将焊锡球均匀撒布于钢网上，确保每个焊盘开孔都准确落入一颗焊锡球。

移除钢网是成功的关键一步，需要极其稳定的手法。通常采用垂直、缓慢上提的方式，避免晃动导致焊锡球移位。待焊锡球稳定地停留在焊盘助焊剂上后，便进入加热阶段。专业的BGA返修台（或热风枪配合精密温控）必不可少。设定精确的预热、升温、峰值温度（通常220°C - 245°C，具体取决于焊锡球合金）及冷却曲线，确保焊锡球在助焊剂作用下均匀熔化（回流），形成光滑、饱满的半球形焊点（Meniscus），与焊盘形成良好的IMC（金属间化合物）层。冷却过程对防止热应力开裂至关重要。

BGA焊接：焊锡球在回流焊中的关键作用

在SMT工厂的批量生产中，焊锡球的应用以预植于BGA元件底部的方式为主。元件出厂前，制造商已在其封装基板底部植上特定阵列排布的焊锡球。在PCB组装过程中，操作员在PCB对应焊盘区域印刷锡膏（主要是作为粘结剂和助焊剂载体），通过精密贴片机将BGA元件准确地放置在焊盘上。进入回流焊炉（Reflow Oven）后，焊锡膏熔化激活助焊剂，清洁焊盘及BGA焊球表面氧化物，同时加热使BGA元件底部的焊锡球熔化。

2025年，回流焊炉的温度控制技术已经高度智能化，采用热风与红外（IR）等多种加热方式组合，精确控制各温区（预热区、均热区、回流区、冷却区）的温度与时间，确保所有焊点同步达到熔融状态并在表面张力作用下完成自对中，形成可靠的焊点。现代回流焊炉配备了更先进的温度曲线实时监控系统和闭环反馈控制，最大程度减少冷焊、锡珠（Solder Beading）、虚焊或立碑等缺陷。焊锡球的均匀性、合金成分的纯净度、助焊剂的活性，以及精准的温度曲线是保证高良率的核心因素。

问答：焊锡球应用关键点解惑

问题1：进行手工植球时，焊锡球总是移位或连锡，有什么关键技巧？
答：防止移位和连锡的关键在于三点：一是助焊剂（焊锡膏）的用量和涂抹必须极其均匀且适量，过少会导致焊球无法有效固定，过多则易在受热熔融时发生流动导致连锡。建议使用粘度适中、触变性好的优质助焊膏，用细针或刷子薄薄均匀涂抹一层。二是钢网的选择与贴合至关重要。钢网开孔直径必须略小于焊锡球直径（0.3mm球用0.25mm-0.28mm孔钢网），确保焊球能卡在孔内；钢网必须与芯片焊盘实现绝对精准、无缝隙的贴合，必要时使用专用夹具固定。三是移除钢网的手法必须垂直、平稳、缓慢，避免任何刮碰晃动。采用质量好的薄型不锈钢钢网或耐高温聚合物钢网有助于提升成功率。

问题2：如何判断焊接完成后焊锡球的焊点质量是否可靠？
答：可靠焊点的外观判断标准和内部检测技术同样重要。外观上，成功的焊点应呈现均匀、光滑的半月形（凹陷状），轮廓清晰，焊点表面光亮，无明显的焊锡飞溅、锡珠或助焊剂残留碳化痕迹（黑点）。焊点的高度（Standoff Height）应均匀一致。最直观的检测手段是X-Ray检测（AXI），它能穿透元件，清晰显示所有焊点的形状、大小、内部是否有空洞（Void）、是否存在球窝现象（Head-in-Pillow）、裂纹或桥连。在2025年的高级返修工作站中，常集成在线X-Ray检测模块。破坏性检测如切片分析（Cross-sectioning）则是用于实验室深入分析IMC层厚度和界面状况的终极手段。功能测试和边界扫描（Boundary Scan）也能从电气连接角度验证焊点的导通性与可靠性。
