2025年初，某知名手机品牌因一批旗舰机型主板虚焊问题陷入大规模召回风波，后续调查直指传统焊锡球在复杂高频信号下的热疲劳失效。这一事件再次将电子制造领域最基础的“连接点”——焊锡球，推向了技术升级的风口浪尖。在我们日益依赖微型化、高性能电子设备的今天，理解新一代焊锡球与传统产品的根本差异，已不再是实验室里的技术课题，而是关乎产品可靠性与产业迭代的核心命题。

焊锡球的微观革命：从传统到现代的蜕变

当我们谈论“焊锡球”，其核心内涵已发生巨变。传统焊锡球，以锡铅（SnPb）合金为主力军，直径通常在数百微米级别。它们在过去的几十年里支撑了通孔插件（THT）和早期表面贴装（SMT）技术的发展。随着芯片封装技术进入2.5D/3D时代，焊点尺寸要求急剧缩小至数十甚至几个微米。2025年行业报告显示，主流高端芯片封装所需焊锡球直径已普遍要求100μm以下，部分先进封装（如CoWoS）甚至要求小于30μm的焊锡球阵列。

尺寸的极限压缩仅仅是表面变化。更深层的变革在于成分与结构。新型焊锡球早已摒弃了铅元素，转向以锡银铜（SAC）合金为主的无铅体系，并发展出高度复杂的多元合金配比（如SAC
305、SAC Q等）。更重要的是，为了应对微型化带来的“应力集中”挑战，控形焊锡球（如C
4、µBump）技术日趋成熟。这些焊锡球在回流焊接过程中能精确控制其塌陷高度和最终形状，确保在超精细间距（Fine Pitch）下形成可靠的连接，避免了焊点桥连或高度不均导致的可靠性灾难。这种从“随意塌落”到“精准塑形”的转变，是焊锡球技术升级的本质标志。

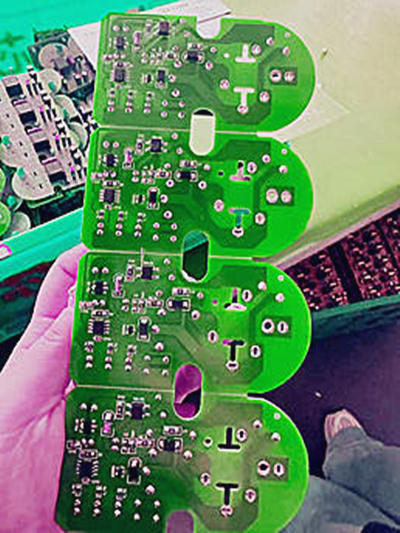

电子制造痛点：传统焊锡球为何成为瓶颈

2025年电子制造面临的核心挑战，是更高集成度、更小尺寸、更高功率密度所带来的散热、机械应力与信号完整性问题。在这一背景下，传统SnPb焊锡球或早期粗放型的无铅焊锡球暴露了致命弱点。铅的禁用在环保层面是巨大进步，但早期纯锡或简单SAC合金焊锡球存在明显的“锡须”（Tin Whisker）生长风险，这些微小的晶须生长可能导致电路短路，是精密电子设备的潜在杀手。在热循环冲击下（如设备反复开关机、环境温度变化），传统焊锡球内部易出现粗大的金属间化合物（IMC），导致焊点脆化开裂。

更关键的是微型化带来的“润湿性”挑战。焊锡球的焊接本质是熔融焊料在铜焊盘上的铺展过程（润湿）。当焊盘尺寸缩小到数十微米时，传统焊锡球由于表面张力控制不佳或氧化层过厚，极易出现“拒焊”（Non-Wet）或“缩锡”（Dewetting）缺陷，导致虚焊或焊点强度不足。同时，在极高密度的BGA（球栅阵列）封装中，传统焊锡球在回流焊时因自身重力塌陷高度不可控，极易发生相邻焊锡球熔融后粘连形成“桥连”（Solder Bridge），造成电路短路。焊锡球、焊锡球、焊锡球——这些与微观连接相关的失效，已成为2025年高端电子制造良率爬升的最大拦路虎之一。

无铅化与热稳定性：新型焊锡球的性能飞跃

应对上述挑战，2025年最前沿的焊锡球技术围绕三个核心维度进行突破：环保性、可靠性、精密性。无铅化早已是强制性门槛，新型焊锡球的核心在于开发更稳定、性能更优的无铅合金体系。，通过微量添加镍、铋、锑等元素，显著抑制锡须生长，优化焊点的抗热疲劳性能（Thermal Fatigue Resistance）。最新的SAC-R（Reliability）系列合金，在严苛的-55℃到125℃温度循环测试中，其焊点寿命比早期SAC305提升了近3倍，这对于车载电子和工业设备至关重要。

热稳定性的另一面是对回流焊工艺窗口的拓宽。新型焊锡球通过精确的球体表面处理（如抗氧化镀层）和更均匀的合金成分控制，使得熔融焊料在微小的焊盘上仍能保持良好的润湿性和自对准能力。这允许制造商在温度曲线设定上拥有更大的容错空间，降低了生产良率对工艺波动的敏感性。尤其在高密度封装中，新型控形焊锡球（Controlled Collapse Solder Balls）通过内部复杂的合金反应机制，能在回流焊时精准控制其塌陷高度和最终形状。这种“可预测的塌陷”极大减少了桥连风险，确保即使在0.3mm以下的超细间距下，每个焊锡球都能独立、稳定地形成完美的微连接点。

焊锡球的未来：材料、尺寸与功能的极限探索

展望2025年及以后，焊锡球技术的进化远未停止。材料科学的前沿正试图将纳米颗粒（如铜、镍、陶瓷）弥散强化技术引入焊锡球合金基体，目标是制造出兼具超高强度、超高导热性和超低热膨胀系数的“超级焊点”。在尺寸方面，面向硅光芯片、3D集成堆叠芯片的需求，10μm甚至更小直径的焊锡球（纳米焊点，Nano Bumps）的制造与可靠性研究已是全球顶尖实验室的攻关重点。

更令人兴奋的是“功能性焊锡球”的兴起。，一些研究机构正在开发内部预置微型通道或特殊填料的焊锡球，使其在形成连接的同时，兼具散热通路（微通道热管理）或应力缓冲（复合材料填料）功能。另一些方向则探索在焊锡球表面构建微电路结构（如微电感/电容），使其成为集成无源元件（IPD）的一部分，实现“焊点即功能”的理想。每一次焊锡球的技术突破，都是对摩尔定律在微观连接层面的一次有力续写。

问答：

问题1：2025年电子制造中，传统焊锡球最主要的风险是什么？
答：风险主要集中在三点：其一，尺寸微型化极限下的“润湿性失效”（拒焊、缩锡），导致虚焊风险剧增；其二，高密度封装下不可控的塌陷导致的“桥连短路”，尤其在BGA封装中危害巨大；其三，在严苛热循环环境下（如汽车电子），传统合金焊点的热疲劳寿命低，易因金属间化合物粗化而脆裂失效。

问题2：新型无铅焊锡球如何应对环保和可靠性双重挑战？
答：新型焊锡球通过多元微合金化（如添加Ni, Bi, Ge, Sb等）实现突破：一方面，彻底杜绝铅的使用，满足全球日益严格的RoHS 3.0等环保法规；另一方面，微量元素的精准添加能有效抑制锡须生长、优化显微组织，显著提升焊点抗热疲劳性能和机械强度。主流SAC-Q合金，其热循环寿命可比基础SAC合金提升2倍以上，同时保持了极低的长锡须风险。
