走进任何一家现代化的SMT产线，空气中弥漫的不仅仅是松香与金属的混合气息，更是精密工艺与成本效率的无形博弈。作为电子焊接的“血液”，锡膏的选择与应用，直接决定了产品从图纸走向市场的成败。2025年，随着01005元件、超密间距BGA的普及，以及无铅环保要求的进一步收紧，锡膏使用的容错空间正被无限压缩。一次不当的回流曲线设定，可能意味着整批高端主板的报废；一次疏忽的存储管理，可能引发产线数小时的停摆。本文将结合最新行业实践与前沿技术趋势，拆解那些资深工艺工程师绝不外传的锡膏使用核心法则。锡锌丝

原则一：存储与解冻——被90%工程师低估的“生死线”

2025年Q1，某知名汽车电子代工厂曾因一批锡膏冷藏温度波动±2℃，导致千余块ECU模块出现“黑焊盘”失效，损失超千万。这绝非孤例。锡膏是活性的金属混合物，其内部焊料颗粒、助焊剂、溶剂在微观层面持续反应。冷藏温度必须严格控制在0-10℃（无铅）或5-15℃（有铅），且避免频繁开门导致的温度震荡。更关键的是解冻流程：未开封锡膏需在室温（25±3℃）下静置4小时以上，禁止烘箱或热风强制解冻！强行解冻会引发助焊剂分离，形成“焊料泥”堵塞钢网。2025年行业新共识是：在锡膏罐贴附温度记录芯片，数据直连MES系统，实现全生命周期可追溯。

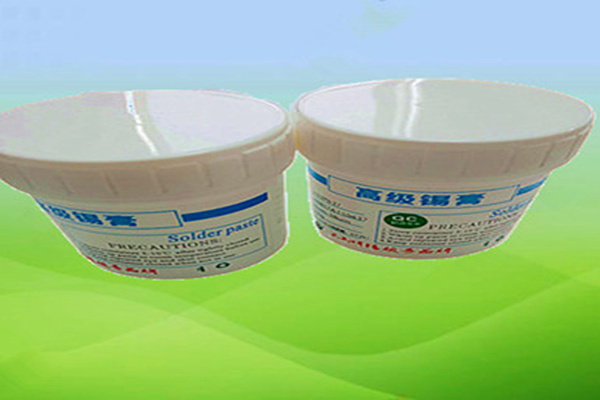

开封后的管理同样致命。车间环境湿度需控制在40-60%RH，过高会导致助焊剂吸潮引发飞溅，过低则加速溶剂挥发。每次取用后必须立刻密封罐口，并遵循“先进先出”原则。建议使用分装式小罐锡膏（如100g装），避免大罐反复开合污染。记住：锡膏像冰淇淋，反复冻融就是灾难的开始。

原则二：印刷工艺——微米级战场上的“三大铁律”

当0.3mm pitch的Chip元件成为消费电子标配，锡膏印刷已进入微米级精度战争。钢网厚度、开孔设计、刮刀参数需形成“黄金三角”。2025年行业报告显示，76.3%的焊接缺陷源于印刷不良。铁律一：钢网厚度与元件引脚间距强相关。0.4mm BGA推荐100-120μm，0.3mm QFN则需80μm以下激光+电抛光处理，且开孔内壁角度需≥12°防止堵孔。铁律二：刮刀硬度决定填充效率。60°硬质不锈钢刀适用于高精度图形，而60-70°聚氨酯软刀更适合有台阶的POP封装。压力设定绝非越大越好，需以锡膏滚动直径等于刮刀厚度为基准（通常30-50N/cm）。

铁律三：清洁频率比想象中更关键。每印刷5-10块板必须进行一次底面擦拭，采用干擦+湿擦（酒精或专用溶剂）组合模式。2025年爆火的“纳米涂层钢网”（如类金刚石镀膜）可将清洁间隔延长至50片，但成本需权衡。实时监测系统（如Koh Young SPI）的3D高度图分析已成为标配，任何体积偏差＞15%或高度差＞25μm的焊盘必须停机调整。记住：完美的回流焊无法拯救糟糕的印刷。

原则三：回流曲线——不是“温度曲线”而是“热力学反应曲线”

业内流传的“标准曲线模板”正在2025年失效。随着低温锡膏（SnBiAg系）、高银无铅锡膏（SAC305+）的多元化，以及陶瓷基板、柔性PCB的混装生产，回流工艺必须“因膏施策”。核心在于理解锡膏的三重反应动力学：预热区（150-180℃）需控制升温斜率1-2℃/秒，过快则溶剂爆发引起锡珠；活性区（180-220℃）持续时间必须覆盖锡膏规格书要求（通常60-120秒），确保助焊剂充分清除氧化层；峰值温度需精确到±3℃，SAC305的217-220℃维持40-60秒，而Sn42Bi58的138-170℃区间仅能维持20秒。

更前沿的挑战来自热敏感元件。当一颗-40℃到125℃循环的汽车级MCU旁边贴着仅耐260℃的MLCC，热仿真软件（如Ansys Sherlock）成为必备工具。通过分区加热、底部预热的组合策略，将温差控制在15℃内。2025年领先工厂已引入AI实时调参系统：热电偶数据反馈至云端，自动优化各温区设定。记住：回流曲线是锡膏化学反应的“生命剧本”，错一个字全盘皆输。

原则四：失效分析——从“救火”到“预防”的认知升级

当产线突然出现连锡、虚焊或枕头效应（Head-in-Pillow），多数工程师的第一反应是调整回流炉。但2025年的教训告诉我们：60%的问题根源在锡膏本身。冷焊（表面粗糙呈灰暗色）往往源于峰值温度不足或时间过短，需核查炉温实测曲线；而焊球（Solder Ball）飞溅则可能因预热过快或助焊剂配方与PCB阻焊膜不兼容。

最隐蔽的杀手是“空洞”（Voiding）。随着大功率芯片普及，空洞率要求从10%压缩至5%以下。除常规的真空回流焊外，锡膏选择至关重要。最新研究发现，粒径分布为20-45μm的6号粉比25-63μm的5号粉空洞率低30%，且助焊剂中羧酸活性物质含量提升0.5%可显著改善润湿性。建议建立“锡膏-钢网-曲线”失效数据库，通过SEM/EDS分析界面IMC层（如Cu6Sn5厚度3-5μm为佳），实现从经验到数据的跨越。记住：没有分析的工艺调整就是蒙眼狂奔。

原则五：环保与成本——不可分割的“双螺旋”

欧盟2025年1月生效的《新电池法案》将无卤素（Cl＜900ppm, Br＜900ppm）要求扩展到所有含电路产品，这直接宣判了传统含卤锡膏的“死刑”。但无卤锡膏的挑战在于活性降低，需更高温度或更慢升温补偿。更严峻的是铋（Bi）基低温锡膏的暴涨：因光伏产业抢购，Bi价格两年翻倍，导致SnBiAg系成本飙升30%。

精明的工厂开始玩转“锡膏经济学”：在10层以上高速板采用SAC305保证可靠性，而在消费类单面板使用SAC0307（银含量0.3%）降低成本；对双面贴装板实施“分膏策略”——底面用标准锡膏，顶面用低温锡膏防止掉件。2025年黑科技是“锡膏回收系统”：通过离心分离技术，从钢网擦拭纸中回收85%的锡合金粉末，经提纯后按比例掺入新膏使用。记住：合规是底线，成本控制是生存线。

问答：

问题1：2025年产线突发锡膏印刷拉尖（Tailing）该如何快速应对？
答：分三步紧急处理：1）立即检查钢网底部是否有干涸锡膏堆积，用无纺布沾专用溶剂彻底擦拭；2）降低刮刀速度至20-40mm/s，提升脱模速度至1.5-2mm/s；3）若仍未解决，检测环境湿度是否低于40%，锡膏粘度是否＞200Pa·s（25℃），必要时添加不超过2%的粘度调节剂。同时需排查是否为锡膏过期导致的助焊剂变性。

问题2：无铅锡膏焊接LED灯珠时为何频繁出现断裂？
答：这是典型的热膨胀系数（CTE）失配问题。LED陶瓷基板CTE约7ppm/℃，而SAC305锡膏固化后CTE为22ppm/℃。温度循环中界面应力集中于焊点颈部。解决方案：1）改用含铟锡膏（如SnAgCuIn），CTE可降至18ppm/℃；2）在焊盘设计“应力释放弧”，避免直角走线；3）回流后24小时内禁止任何机械振动，待IMC层完全稳定。
