当你在2025年拆开最新款的折叠屏手机或新能源汽车控制模块，那些精密如艺术品的电路板上，数以万计的焊点正默默支撑着设备的运转。这些焊点的生命线，始于一粒粒直径不足50微米的锡膏颗粒。作为电子组装领域的"隐形血液"，锡膏的熔点与工作温度控制，早已超越基础工艺范畴，成为决定产品可靠性、能效比甚至企业ESG评级的关键战场。随着欧盟RoHS 3.0修订案在2025年全面执行，无铅化进程加速推进，锡膏温度参数的选择正面临前所未有的技术博弈。

熔点：不只是数字游戏，更是材料革命的缩影

传统Sn63/Pb37锡铅合金183℃的经典熔点，在2025年的高端制造领域已近乎绝迹。主流无铅锡膏SAC305（锡96.5%/银3%/铜0.5%）的217-219℃熔点区间，看似仅提升30多度，却引发了产业链的连锁反应。某头部手机代工厂的工艺报告显示，当回流焊峰值温度从235℃升至245℃时，元器件热损伤率激增12%，而每0.1%的良率波动意味着千万级损失。更严峻的是，微型化趋势下01005封装元件（0.4mm×0.2mm）的焊盘面积缩小60%，要求锡膏在更高温度下保持精准的润湿张力，这对熔点稳定性提出魔鬼级考验。

为破解困局，2025年材料学界祭出两大杀器：纳米掺杂与多元合金。中科院团队开发的Ag@Sn核壳结构粉末，通过表面等离子体共振效应将SAC305熔点降至208℃，热应力降低15%；而日企推出的Sn-Bi-In-Ga四元合金体系，在保持195℃低熔点的同时，剪切强度突破45MPa，完美适配柔性OLED屏的低温焊接需求。这些突破背后，是熔点从单一指标进化为材料性能的"交响乐指挥家"。

工作温度窗口：在±3℃的钢丝上起舞

当我们谈论锡膏工作温度时，本质是在挑战物理与工程的极限边界。以某新能源汽车电控模块的焊接为例，PCB基板含陶瓷填充材料的FR-5板材与铜合金散热器的热膨胀系数(CTE)差异达8ppm/℃，当回流焊温区跨越150-250℃区间时，0.5℃/秒的升温速率偏差就会导致基板翘曲超过50μm。2025年行业痛点的核心，正是如何在这个狭窄的温度窗口内实现焊料流动性与金属间化合物(IMC)生长的精准平衡。

最新实践揭示出温度曲线的三重悖论：预热段（150-180℃）需在90秒内完成助焊剂活化，但过快升温会引发锡珠飞溅；回流段（220℃以上）持续时间超过60秒将导致Cu6Sn5脆性层增厚至3μm，而低于40秒又会出现冷焊。某半导体封测厂引入AI动态温控系统后，通过实时监测BGA焊球塌陷度，将峰值温度波动控制在±1.5℃内，产品早期失效率骤降40%。这印证了2025年的行业共识：温度精度就是可靠性货币。

2025技术拐点：当温度控制遇上数字孪生

锡膏温度管理正经历从经验驱动到数据驱动的范式革命。西门子与ASM联合开发的虚拟焊接平台，在2025年引发行业震动。该系统通过采集锡膏粘度系数、金属粉末氧含量等12项参数，在数字空间构建材料热力学模型，提前72小时预测实际产线的温度曲线偏差。更颠覆性的是，基于量子传感的温度监测芯片被直接嵌入PCB内层，以0.01℃分辨率实时反馈焊点状态，这项技术使某卫星载荷制造商的焊接缺陷追溯时间从两周缩短至两小时。

环保法规则从另一维度重塑温度逻辑。欧盟碳边境税(CBAM)在2025年覆盖电子制造业，每公斤CO2当量征收8欧元。传统8温区回流焊炉单日耗电3000kWh，而采用脉冲加热技术的第四代设备，通过将保温段缩短20秒，能耗直降18%。这促使企业重新评估高温锡膏的隐性成本——熔点每升高10℃，产线碳足迹增加5.7%。当温度参数与ESG报告挂钩，工艺选择已成战略决策。

问答：

问题1：2025年高密度组装为何更倾向选择低温锡膏？

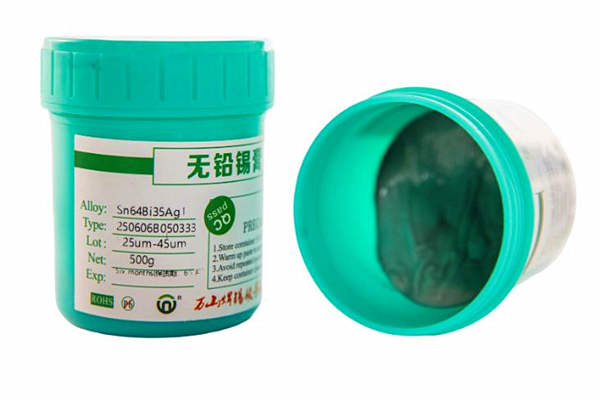

答：核心矛盾在于热损伤与空间限制。当芯片间距缩至0.1mm，传统回流焊的热风湍流会导致元件位移；而3D堆叠封装中，下层芯片经历多次高温焊接会引发硅晶格缺陷。低温锡膏（熔点138-170℃）将热应力降低40%，特别适合MicroLED转移焊接等敏感制程。但需警惕Bi基锡膏的延展性缺陷，目前行业通过添加微量稀土元素提升抗跌落性能至800G加速度。

问题2：如何解决无铅高温锡膏与元件耐热性的冲突？
答：2025年的破局点在于"精准热管理三件套"：采用分区屏蔽技术，在回流焊炉内为敏感元件创建局部低温区；开发阶跃式合金锡膏，如先以178℃熔化的Sn-Bi合金固定元件，再用217℃的SAC合金完成高强度连接；依托AI视觉系统，在冷却段实时调整氮气流速，将热冲击从120℃/分钟降至35℃/分钟。这些方案已成功应用于光模块的COB封装，使25Gbps高速器件的热失配故障率下降至百万分之五十。
