▌锡膏焊接全攻略：2025年如何避免“墓碑效应”与虚焊陷阱？【锡锌丝】

在2025年的电子制造领域，锡膏焊接依然是表面贴装技术（SMT）的核心环节。无论是业余爱好者DIY Arduino项目，还是专业工厂生产最新款的折叠屏手机主板，掌握锡膏焊接的精髓都至关重要。随着元器件尺寸持续微型化（如01005封装普及）和无铅环保要求的日益严格，传统的锡膏焊接方法正面临前所未有的挑战。最近三个月，多家头部电子代工厂因锡膏焊接不良导致的批次性召回事件频上热搜，让从业者不得不重新审视这个看似基础实则暗藏玄机的工艺。锡锌丝

基础篇：温度曲线——锡膏焊接的生命线

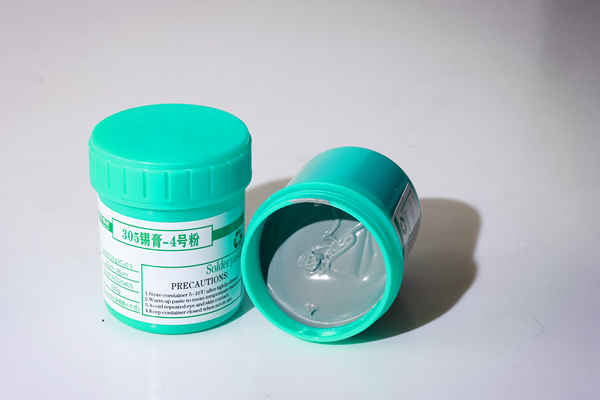

锡膏焊接绝非简单“加热熔化”的过程。2025年主流无铅锡膏（如SAC305）的熔点在217-220℃之间，但实际回流焊需经历精准控制的四个阶段：预热区（缓慢升温至150-180℃，每秒1-3℃）、浸润区（保温60-120秒蒸发溶剂）、回流区（快速升温至峰值245-255℃）、冷却区（强制降温速率≤4℃/秒）。任何环节的偏差都会埋下隐患。，预热过快会导致溶剂气爆引发锡珠飞溅；峰值温度不足则产生冷焊，焊点呈现哑光灰暗的“豆腐渣”状；而冷却过慢会使焊点结晶粗大，机械强度骤降30%以上。

更关键的是元器件热容差异带来的“热沉效应”。当PCB上同时存在0402电阻和QFN芯片时，大体积器件会吸热导致周边小元件实际温度偏低。2025年业内领先的解决方案是采用分区热补偿技术，通过红外测温仪动态调整各温区功率。某深圳手机代工厂的实测数据显示，优化后焊接缺陷率从1.2%降至0.15%，仅返修成本每年就节省超800万元。

实战篇：手工焊接的精密操作守则

对于维修或小批量生产，手工焊接锡膏仍不可替代。2025年最新版IPC-A-610J标准特别强调：使用针筒点锡膏时，焊盘覆盖率需达75%以上且厚度控制在0.1-0.15mm。业内常用“台阶测试法”检验——将刮刀垂直于PCB刮过锡膏，阶梯高度差应在0.03mm内。若手工贴装0201元件（尺寸仅0.25×0.125mm），建议采用真空吸笔配合3倍放大镜操作，锡膏量精确到0.001ml级别。

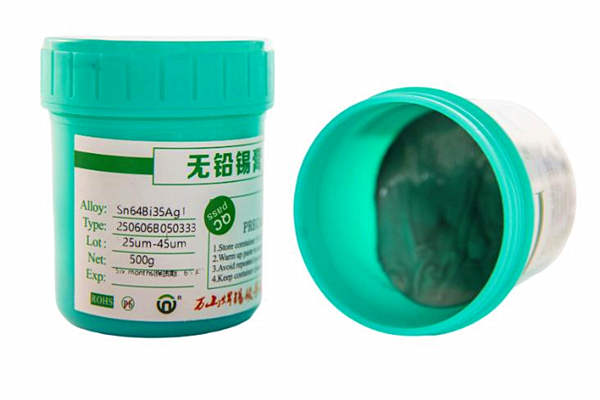

热风枪返修BGA芯片时更需谨慎。温度需分三段设定：100℃预热PCB底部60秒，避免骤热导致分层；顶部热风以8℃/秒升至235℃并保持30秒；用吸锡线清理焊盘残留锡膏。某军工企业实验发现，若直接高温加热，陶瓷封装BGA的应力裂纹风险增加47%。而使用含2%铋的低温锡膏（熔点138℃），可显著降低热损伤，特别适合柔性屏排线焊接。

前沿篇：2025年锡膏技术新突破

随着第三代半导体崛起，氮化镓（GaN）器件的焊接迎来革命。传统锡膏在300℃高温下会迅速氧化失效，而2025年新推出的纳米银烧结锡膏（粒径50nm）可在250℃、15MPa压力下实现共晶焊接，热导率高达240W/mK，是普通锡膏的5倍。特斯拉最新车载充电模块采用该技术，功率密度提升至4.8kW/L，工作温度直降28℃。

另一项突破是光固化锡膏。日本某研究所开发的UV反应型锡膏，在385nm紫外光照射下10秒即可完成定位焊接，强度达18MPa。这彻底解决了微型医疗传感器（如植入式血糖监测芯片）因热敏感无法焊接的难题。更令人振奋的是，德国团队在2025年3月宣布研发出自修复锡膏——当焊点出现微裂纹时，胶囊内嵌的修复剂会自动渗出填补，预计将电子设备寿命延长3倍以上。

问答环节

问题1：冷藏锡膏回温不彻底会导致什么后果？
答：未充分回温（通常需4小时/25℃）的锡膏内部存在冷凝水。焊接时水分急速汽化将产生“爆米花效应”，形成直径50-200μm的锡球四处飞溅。这些锡球可能桥接精密IC引脚造成短路，或残留在板底引发漏电。2025年某无人机主板失效案例中，73%的电源短路故障源于此。

问题2：如何避免QFN芯片的“虚焊黑洞”？
答：QFN芯片中央散热焊盘是重灾区。要采用阶梯钢网——外引脚开孔厚度0.12mm，散热焊盘区域减薄至0.08mm并开50%网格阵列，防止锡膏过多将芯片顶起。回流时需底部预热+顶部热风的双向加热，确保散热焊盘温度比外围引脚高5-8℃。某国产SSD主控芯片量产数据表明，优化后焊接良率从82%提升至99.4%。

问题3：0201元件焊接时总立碑怎么办？
答：“墓碑效应”多因两端焊盘热失衡。2025年最佳实践是：在PCB设计阶段对焊盘进行非对称处理——元件本体下方的焊盘面积缩减15%，另一侧增加导热孔。焊接时采用“斜升式”回流曲线，浸润区延长至90秒使两端熔融同步。某TWS耳机厂统计显示，该方法使01005电阻的立碑率从8.3%降至0.02%。

本新闻不构成决策建议，客户决策应自主判断，与本站无关。本站声明本站拥有最终解释权， 并保留根据实际情况对声明内容进行调整和修改的权利。 [转载需保留出处 - 本站] 分享：焊锡膏信息
