▌2025年电子制造革命：锡膏用法的三大关键突破【锡锌丝】

在2025年的电子制造车间里，锡膏早已不是简单的焊接材料，而是精密电路的生命线。随着Mini LED背光技术全面普及至消费电子领域，以及车规级芯片封装需求激增，锡膏的选用、印刷工艺和回流控制正成为决定产品良率的核心战场。全球头部代工厂的数据显示，仅因锡膏工艺优化带来的良率提升，就为行业节省了超过百亿美元成本。当纳米级焊盘成为常态，锡膏的每一次涂抹，都牵动着万亿级市场的神经。锡锌丝

Mini LED量产困局：锡膏印刷精度决定百万级微缩焊点命运

2025年主流Mini LED电视的灯珠密度已突破20000颗/㎡，单个灯珠焊盘尺寸缩至80μm×80μm。某知名品牌在量产初期遭遇高达15%的虚焊率，最终溯源至锡膏的触变指数（TI值）不匹配。工程师通过引入含6.5μm球形合金粉末的Type 5锡膏，配合激光切割钢网技术，将开孔精度控制在±3μm，成功将印刷厚度偏差压缩至±8μm。更关键的是采用动态粘度控制系统，在刮刀速度突破120mm/s时仍保持稳定的膏体流变特性，使每小时产能提升40%。

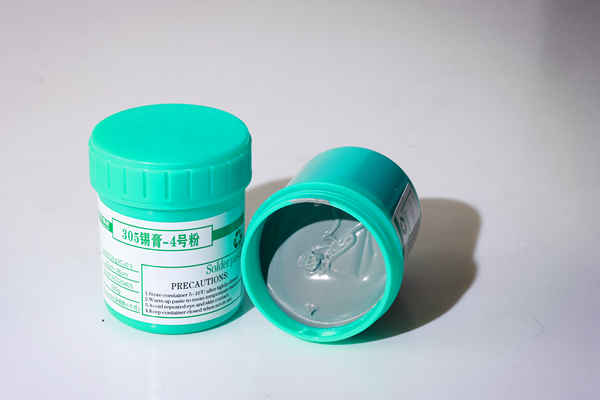

最新案例显示，头部厂商在驱动IC焊盘上创新应用阶梯钢网。针对0.25mm pitch的QFN封装，在电源引脚区域采用0.13mm厚钢网，信号引脚区则减薄至0.08mm，配合含微量银的SAC305锡膏，有效解决芯片翘曲导致的冷焊问题。这种工艺使BGA芯片在-40℃至125℃温度循环测试中的失效周期延长3倍，直接推动车规级ADAS模块量产合格率突破99.2%。

车规电子可靠性密码：锡膏合金配方的生死博弈

当电动汽车核心部件工作温度突破150℃，传统SAC305锡膏的IMC层生长失控问题集中爆发。2025年行业转向SAC-Q系列锡膏，通过添加0.1%的铋元素抑制Cu₆Sn₅晶须生长，同时引入稀土元素铈提升抗氧化性。某800V电控模块的测试数据显示，在1500小时高温高湿（85℃/85%RH）老化后，焊点剪切强度仍保持初始值的92%，远超AEC-Q004标准要求。

更激进的方案出现在功率半导体领域。碳化硅模块的焊接层需承受200℃以上结温，银烧结技术开始替代锡膏。但某德系大厂另辟蹊径，开发出含15%铜颗粒的复合锡膏，在真空回流焊中实现铜颗粒与锡的共晶反应。这种新型焊点在热循环测试中表现惊人，在-55℃至+175℃区间经5000次循环后，仅出现小于5%的强度衰减，成本却比银烧结降低60%。

返修工艺新纪元：低温锡膏如何改写维修规则

欧盟电子维修权法案在2025年全面生效，低温锡膏（LTS）因此迎来爆发。含铋57%的Sn42Bi58锡膏熔点仅138℃，配合局部加热治具，可将BGA芯片拆解温度控制在180℃以下。某维修服务商实测数据显示，采用LTS返修的笔记本主板，二次回流时PCB爆板率从22%骤降至1.3%。更令人惊喜的是，在维修手机多层堆叠封装（PoP）时，阶梯熔点技术大放异彩：上层芯片使用138℃熔点的SnBi锡膏，下层则采用170℃熔点的SnBiAg合金，实现精准的逐层拆解。

前沿实验室正在测试纳米铜强化锡膏。将直径50nm的铜颗粒按3%体积比掺入Sn96.5Ag3Cu0.5锡膏，奇迹般地将焊点热导率提升至98W/mK，比传统配方提高65%。这使得显卡GPU在维修重植球后，热点温度直降14℃，为高算力芯片的循环再利用铺平道路。维修站反馈，采用该技术的矿机算力板返修后，哈希率恢复率达到惊人的99.7%。

问题1：2025年Mini LED量产中最大的锡膏印刷挑战是什么？
答：核心矛盾在于微缩焊盘与高速生产的平衡。当焊盘尺寸降至80μm级别，必须使用Type 5以上超细粉锡膏，但其印刷窗口极窄。解决方案是智能粘度补偿系统：通过实时监测刮刀压力反馈，动态调节锡膏温度（控制在25±0.5℃），使粘度稳定在180±10Pa·s区间，配合纳米涂层钢网实现每小时百万焊点级稳定输出。

问题2：车规级锡膏如何应对极端温度冲击？
答：关键在于IMC层控制。最新SAC-Q锡膏通过铋元素抑制Cu₆Sn₅过度生长，添加稀土铈形成CeSn₃金属间化合物强化界面。更先进的方案是预置复合焊片：在铜基板上预铺10μm的Cu-Sn合金层，再叠加含铜颗粒的锡膏，回流时形成梯度IMC结构，使-55℃至+200℃热循环寿命提升5倍。
