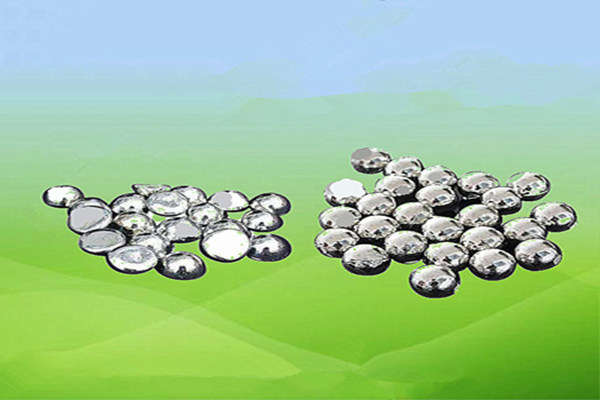

在2025年的今天，当我们拆开一部最新款的折叠手机或高性能显卡，那些精密电路板上密密麻麻、如繁星般点缀的微小金属球体，正是现代电子工业的“无名英雄”——锡球（Solder Ball）。它们看似简单，却是连接芯片与基板、实现电气导通与机械支撑的核心桥梁。锡球焊接（Solder Ball Reflow）作为微电子封装领域的关键工艺，其原理融合了材料科学、热力学与精密工程的智慧。随着芯片制程的持续微缩和先进封装（如3D IC、Chiplet）技术的爆发式增长，理解锡球焊接的底层原理从未如此重要。

一、微观接触与冶金反应：焊接的物理化学基石

锡球焊接的本质，是利用熔融焊料（通常为锡基合金，如SAC305 - Sn96.5Ag3.0Cu0.5）在金属焊盘（如铜、镍金或OSP处理层）上的润湿（Wetting）与扩散（Interdiffusion），形成牢固的金属间化合物（Intermetallic Compound, IMC）连接。当温度达到焊料合金的液相线以上（SAC305约217°C），固态锡球熔化为液态，在表面张力作用下形成近似球冠状。此时，液态焊料中的活性元素（主要是锡）会与焊盘金属（如铜）发生剧烈的化学反应。

这个过程的关键在于IMC层的形成。以铜焊盘为例，熔融锡会迅速溶解表层铜原子，生成Cu6Sn5（η相）晶体。随着时间或温度增加，在界面处还会形成更稳定的Cu3Sn（ε相）。2025年《电子封装材料学报》的最新研究表明，IMC的厚度、形态及连续性直接决定了焊点的机械强度、导电性和长期可靠性。过厚的IMC会脆化接头，而IMC不连续则可能导致虚焊。因此，精确控制回流焊的温度曲线（Profile），尤其是峰值温度（Peak Temperature）和液相线以上时间（Time Above Liquidus, TAL），是确保形成理想IMC的关键。

二、工艺实现：从植球到回流成型的精密控制

锡球焊接的典型工艺流程始于“植球”（Ball Placement）。在芯片或基板的焊盘上预先涂覆助焊剂（Flux），其作用至关重要：清洁金属表面氧化物、降低熔融焊料表面张力以促进润湿、并在高温下提供短暂保护防止再氧化。随后，通过精密模板或自动化设备，将尺寸均一（常见直径0.1mm至0.76mm）的锡球精准放置在焊盘上。2025年，随着芯片I/O密度激增，0.05mm超微间距锡球植球技术已成为行业前沿挑战。

接下来是核心环节——回流焊（Reflow Soldering）。器件被送入回流炉，经历预热（Preheat）、保温（Soak）、回流（Reflow）和冷却（Cooling）四个温区。预热阶段使助焊剂活化并挥发溶剂；保温阶段使整个组件温度均匀，减少热应力；回流阶段温度迅速升至峰值（通常230-250°C），锡球完全熔化，在助焊剂辅助下润湿焊盘，形成冶金结合；在可控速率下冷却凝固，形成最终的焊点（Solder Joint）。整个过程需精确控制升温/降温斜率（通常1-3°C/s），避免“热冲击”导致芯片开裂或“墓碑效应”（Tombstoning）。

三、缺陷、挑战与前沿应对策略

尽管工艺成熟，锡球焊接仍面临诸多挑战。常见的缺陷包括：

桥连（Solder Bridging）：相邻焊点间熔融焊料意外连接，多因锡膏/锡球过量、对位不准或回流温度过高导致。在超细间距封装中尤为致命。
  虚焊/开焊（Cold Solder Joint/Non-Wet Open）：焊料未能有效润湿焊盘，原因可能是焊盘污染、氧化、助焊剂活性不足或温度不足。
  空洞（Voiding）：焊点内部的气体残留，削弱机械强度和导热性。助焊剂挥发物残留、焊盘表面不平整或回流曲线不当是主因。
  “黑盘”效应（Black Pad）：在ENIG（化学镀镍浸金）表面处理时，镍层腐蚀导致焊点脆性失效，仍是行业痛点。

2025年的解决方案聚焦于材料与工艺创新：
  新型合金开发：低银/无银合金（如Sn-Cu-Ni-Ge）在保持可靠性的同时降低成本；高可靠性领域，铋（Bi）、锑（Sb）掺杂合金用于抑制锡须（Tin Whisker）。
  精准热管理：分区控温回流炉、真空回流焊（有效减少空洞）、激光局部回流（Laser Reflow）技术，实现对微小区域的能量精准投送，减少热损伤。
  先进检测与AI：3D X-ray断层扫描（CT）结合深度学习算法，实现焊点内部缺陷的自动、高精度在线检测。

四、未来展望：超越传统锡球焊接

随着摩尔定律逼近物理极限，先进封装成为性能提升的主战场，对互连技术提出了更高要求。锡球焊接也在不断进化：
  微凸点（Microbump）与混合键合（Hybrid Bonding）：在3D IC堆叠中，直径小于10μm的铜柱微凸点（Copper Pillar）结合热压（Thermo-Compression）或混合键合（铜-铜直接键合+介质层键合），提供远超传统锡球的互连密度和电气性能。
  瞬态液相焊接（TLP）：使用特殊中间层（如Sn-In），在较低温度下形成熔化，随后与基材反应生成高熔点IMC，实现“低温焊接，高温服役”，特别适合热敏感器件。
  无铅化与可持续性：全球环保法规趋严，完全无铅且性能媲美SAC的合金研发，以及锡球回收再利用技术，是2025年产业链的重要课题。

锡球焊接，这项连接微观与宏观的精密技艺，是现代电子设备得以诞生的基石之一。从简单的物理接触到复杂的冶金反应，从毫米级焊球到微米级凸点，其原理的深入理解与工艺的精益求精，将持续驱动着电子封装技术向更高密度、更高可靠性和更绿色的未来迈进。

问答环节：

问题1：为什么说IMC（金属间化合物）层是锡球焊接可靠性的“双刃剑”？
答：IMC层是焊料与焊盘金属发生冶金反应的必然产物，是形成可靠电气和机械连接的关键。它提供了良好的结合强度。IMC本身通常较脆（尤其是过厚时或Cu3Sn层），在热循环或机械冲击下容易成为裂纹萌生和扩展的路径。IMC的生长是持续性的（即使在室温下也会缓慢进行），过厚的IMC会消耗焊料中的锡，导致焊点成分改变、性能劣化。因此，理想状态是形成一层薄而连续、成分均匀的IMC（如Cu6Sn5），这需要精确控制焊接温度、时间和焊料成分。

问题2：2025年，真空回流焊技术在锡球焊接中解决了什么核心问题？
答：真空回流焊的核心优势在于显著减少焊点内部的空洞（Voiding）。在常压回流过程中，助焊剂挥发物、焊盘或锡膏中的有机物分解产生的气体、以及被包裹的空气难以完全排出熔融焊料，冷却后形成气孔。这些空洞会削弱焊点的有效连接面积，影响电流分布、增加局部发热，并降低机械强度（尤其是抗跌落和抗热疲劳能力）。真空回流焊通过在回流阶段的关键时刻（焊料熔化时）施加负压环境，强制抽出熔融焊料中的气体，从而大幅降低空洞率（可控制在1-2%以下），显著提升高密度、高功率芯片封装的长期可靠性。
