在精密电子制造领域，焊接质量是决定产品可靠性的命脉。2025年，随着各国环保法规加码与终端设备复杂度飙升，对焊锡球的要求已不仅限于“能用”，更需“好用且安全”。一场围绕“环保”与“性能”双达标的技术竞赛，正在悄然重塑供应链格局。

曾几何时，电子厂因“铅”色变。如今，无铅化已成基础门槛，真正的战场已延伸到更细微处——如何确保替代合金在环保达标的同时，具备卓越的抗热疲劳性、低空洞率与焊接浸润性？这直接关系到智能手机主板、服务器芯片封装、车载控制器能否扛住7×24小时严苛运行。

环保标准进化：从“无毒”到“零隐患”

2025年欧盟《电子废弃物指令》修订版正式生效，将锡膏中卤素化合物残留限值收紧至800ppm，远超此前行业通用的<900ppm标准。更值得警惕的是，新规首次将全氟烷基物质（pfas）纳入重点监控清单。某知名代工厂因使用含pfas残留的焊锡球，年初被挪威海关整批扣押智能手表，损失超千万美元。<>

这倒逼原材料厂商进行深度供应链回溯。顶级焊锡球供应商已启动“分子级溯源”体系，通过区块链记录每批次锡锭的采矿坐标、精炼厂工艺参数及第三方检测报告。环保焊锡球的认证标识正从简单的RoHS符号，升级为包含“无卤素”、“生物可降解助焊剂”、“碳足迹可追踪”的多维标签，成为品牌大厂采购的硬通货。

材料创新：微观结构决定焊接命脉

传统SAC305合金（锡-银-铜）在应对0.3mm球间距芯片时，常因凝固收缩导致微裂纹。日本某研究院2025年发布的实验数据揭示：通过引入0.03%的钛（Ti）元素形成纳米级TiSn金属间化合物，能将焊点抗热循环疲劳寿命提升300%。这一突破性配方已被高端显卡制造商用于下一代GPU封装。

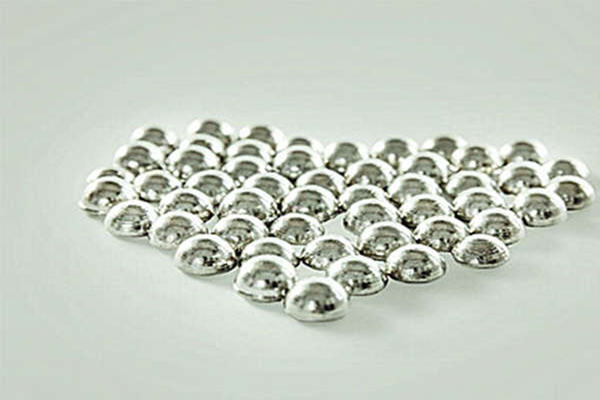

更为关键的是合金杂质控制。当铜含量波动超过±0.2%时，焊点中会随机生成针状Cu6Sn5晶体，成为应力集中点。头部厂商通过真空熔炼+电磁搅拌技术，将合金成分偏差稳定在±0.05%以内。其直径3.5mil（约90μm）的焊锡球，在200倍显微镜下仍呈现完美球度，确保与BGA焊盘形成均匀的金属间化合物层。

工艺适配：数据流驱动的精准焊接

即便拥有完美焊球，若焊接参数失配仍会导致灾难。2025年最受关注的案例是某新能源汽车品牌因使用普通回流焊曲线焊接高银合金焊球，导致车规级MCU虚焊率高达0.8%。究其根源，高银焊料熔点较传统合金提升约7℃，需采用“斜坡-保温-尖峰”三段式温控。

智能焊锡材料正崭露头角。德国某企业推出内置温度传感粒子的智能焊球，能实时反馈回流焊过程中每个焊点的实际温度曲线。通过与MES系统联动，设备可自动补偿温度场差异，将焊接合格率稳定在99.998%以上。这种“材料即传感器”的思维，正在颠覆传统工艺调试模式。

问题1：2025年环保焊锡球面临哪些新法规挑战？
答：除欧盟严控卤素化合物及新增PFAS监测外，中国《电子信息产品污染控制管理办法》修订草案要求公开全生命周期碳足迹数据，美国加州65号提案新增对铟化合物（用于高性能合金）的限制。环保合规需覆盖材料成分、生产过程及回收处置三阶段。

问题2：如何验证焊锡球在极端工况下的稳定性？
答：需通过三项关键测试：热循环测试（-55℃至125℃循环1000次）、高温高湿存储（85℃/85%RH下1000小时）、跌落冲击测试（1500G加速度）。通过扫描电镜观察焊点界面金属间化合物（IMC）层厚度是否稳定在1-3μm范围内，避免过厚导致脆性断裂。
