在2025年电子制造业追求极致精密与绿色转型的双重浪潮下，焊接环节的痛点被无限放大。工程师们面对01005甚至更小尺寸的元器件，传统焊锡膏的精度不足、飞溅残留问题频发，而环保法规的持续加码更让含铅焊料寸步难行。正是在这样的行业困局中，多规格环保焊锡球悄然成为破局的关键钥匙——它不仅是材料技术的革新，更是一场精密焊接领域的效率革命。

精密焊接的痛点：当微米级误差成为量产瓶颈

走进2025年的SMT（表面贴装技术）车间，0.3mm间距的BGA芯片、医疗植入式设备的微型传感器已成常态。传统焊锡膏在印刷环节极易产生桥连、少锡，返修率居高不下。某头部手机代工厂的工艺总监曾向笔者透露，仅因焊接不良导致的摄像头模组报废，每月损失就超千万。更严峻的是，欧盟2025年1月生效的《电子废弃物无害化处理强制标准》将铅、镉等重金属残留限值再降40%，倒逼企业彻底放弃含铅焊料。当精密与环保成为不可妥协的刚需，单一规格的通用型焊锡球显然力不从心。

多规格焊锡球：定制化方案破解精度难题

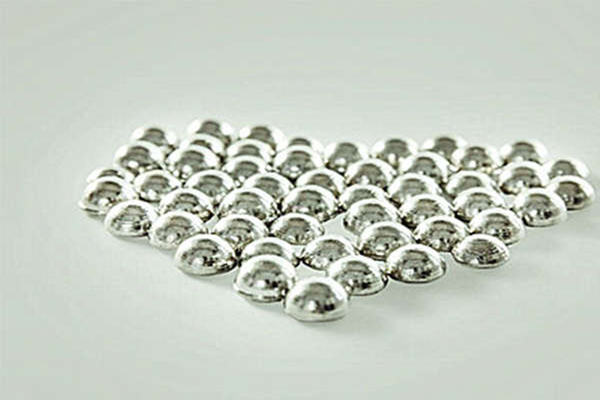

区别于传统焊锡球的"一种尺寸打天下"，新一代多规格环保焊锡球通过粒径分级实现精准匹配。以行业领先的锡球供应商"晶联科技"为例，其产品线覆盖0.05mm至0.76mm共12种粒径，公差控制在±0.005mm以内。这种精细分级让工程师能根据焊盘尺寸、元件重量、热容量等参数选择最佳球径。焊接0.4mm pitch的CPU芯片时，选用0.25mm焊锡球可避免相邻焊点粘连；而焊接大功率LED散热基板时，0.76mm大球径则能提供更强的机械支撑力。

更值得称道的是其预成型技术带来的革命性便利。焊锡球在出厂时已按设定数量预置在载带或网板中，SMT产线只需直接贴装，省去传统锡膏印刷的钢网清洗、脱模检查等环节。深圳某无人机企业导入该工艺后，贴片机换线时间缩短70%，焊接良率从92%跃升至98.6%。这种"即取即用"的特性，让精密焊接真正实现了"省心"——从试产到量产的过渡周期被压缩至不可思议的48小时。

环保性能：从合规负担到品牌溢价

2025年环保法规的钢牙已切实咬进企业成本表。但值得玩味的是，领先企业正将环保焊料从"合规成本"转化为"价值引擎"。以无铅多规格环保焊锡球为例，其主流配方SnAg3.0Cu0.5不仅完全符合RoHS 3.0及欧盟新规，更因银铜合金的加入，使焊点抗疲劳强度提升30%。这对新能源汽车控制板、太空卫星载荷等极端环境设备至关重要。

更具商业智慧的是供应链的绿色溯源实践。全球最大焊锡球生产商Alpha Assembly Solutions在2025年3月推出"区块链锡球"，每个批次原料的锡矿来源、碳足迹、回收比例均上链可查。某欧洲豪华车企正是凭借该溯源报告，成功将其电动车电池管理系统贴上"零冲突矿产"标签，终端售价提升15%。当消费者愿为环保溢价买单时，多规格环保焊锡球已从车间的耗材升维成品牌的战略资产。

未来已来：智能化与微型化的终极适配

随着2025年第三代半导体在消费电子普及，GaN器件焊接温度飙升至300℃以上，传统SAC305焊料已显疲态。行业给出的答案是高可靠性多规格焊锡球——通过掺杂稀土元素钇（Y）将熔点提升至320℃，同时粒径进一步下探至0.02mm级别，以满足量子芯片的焊接需求。更值得期待的是AI驱动的焊球选型系统：输入PCB设计文件后，AI自动模拟热应力分布并推荐最佳球径组合，甚至预判潜在失效点。

当我们站在2025年回望，多规格环保焊锡球的价值早已超越焊接本身。它是精密制造与可持续理念的焊接点，更是中国智造向价值链高端攀升的微观印证。当工程师从繁琐的工艺调试中解脱，当消费者指尖划过标注"100%无铅"的电子产品，这场始于焊锡球的静默革命，终将重塑整个电子制造业的基因。

问题1：多规格焊锡球如何解决微型元器件焊接的良率问题？
答：通过提供0.05-0.76mm分级粒径，精准匹配微间距焊盘。0.25mm球径专攻0.4mm pitch芯片，避免桥连；预置式载带设计则消除锡膏印刷的偏移风险，某企业应用后良率提升6.6个百分点。

问题2：环保焊锡球是否增加企业成本？
答：短期看无铅配方成本高约20%，但综合效益显著：免去含铅废弃物处理费用（2025年欧盟危废处理费涨至€850/吨）；减少返修节约人工30%；更可借绿色溯源获得溢价空间，某车企因此实现15%品牌溢价。
